手摇螺杆启闭机装置步骤

文章出处：恒光点击量：发表时间：2021-12-07

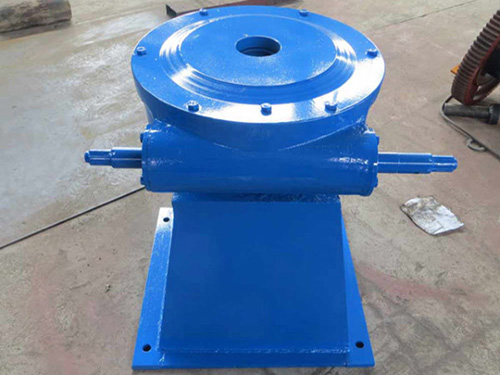

手摇螺杆启闭机又称为手动螺杆启闭机,它是一种采用于人力操作的平面闸门手摇螺杆启闭机设备。它具有自锁功能，闸门可停留在任何方位。并且配有防盗嘴及专用扳手，具有防盗水功能。手摇螺杆启闭机具有转向变速快，手摇启动。摇动轻盈，启闭灵敏等长处。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。

手摇螺杆启闭机装置步骤：

1.在确保底座基础平面水平的前提下方可装置手摇螺杆启闭机，启闭机的底座有需要与基础平面触摸超越90%的面积。螺杆轴线须垂直闸台上所衡量的水平面，应防止螺杆倾斜，造成部分受力碎块机件。

2.将手摇螺杆启闭机置于装置方位。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方显露后，再套上限位盘。螺杆的下方与闸门衔接。

3.对于装置手摇螺杆启闭机的基础有需要稳固平安。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，禁绝撤除和改动手摇螺杆启闭机的暂时支撑，愈不得进行试谐和试运转。

4.在装置时根据闸门起吊中心线，找正中心使纵横向中心线误差不超越正负3mm,高程误差不超越正负5mm。然后浇注二期混凝土或与预埋钢板衔接。

5.对于产品的电气设备的装置，必定符合图纸及说明书的规定，悉数电气设备均可靠的接地。

6.在产品装置结束，要对机器进行整理，补修已损坏的维护油漆，灌注润滑脂。
